УЗИ тазобедренного сустава является важным методом диагностики, позволяющим выявлять различные патологии и отклонения на ранних стадиях. В данной статье мы рассмотрим, что именно показывает ультразвуковое исследование, какие нормальные значения существуют и какие отклонения могут быть обнаружены. Также мы сравним УЗИ с другими методами визуализации, такими как МРТ, КТ и рентген, чтобы понять, в каких случаях ультразвуковая диагностика является наиболее эффективной. Эта информация будет полезна как для медицинских специалистов, так и для пациентов, стремящихся лучше понять свои диагнозы и возможности диагностики.

Оценка результативности диагностического метода

Ультразвуковая диагностика суставных хрящей и субхондральных слоев у пациентов всех возрастов позволяет оценить деструктивные и дегенеративные изменения. УЗИ тазобедренного сустава назначается для выявления гиперэхогенных образований в гиалиновом хряще. Этот неинвазивный метод помогает определить толщину суставной щели и обнаружить даже незначительные изменения в контурных линиях. Ультразвуковые изображения, обработанные с использованием пространственной денситометрии, обладают высокой информативностью при диагностике заболеваний суставов.

В медицинских ультразвуковых аппаратах используются частоты от 2 до 29 МГц. Современные устройства демонстрируют высокую точность, позволяя измерять значения в долях миллиметра.

УЗИ тазобедренного сустава является важным инструментом в диагностике различных заболеваний и травм. Врачи отмечают, что нормальные значения при ультразвуковом исследовании включают четкое отображение суставных поверхностей, отсутствие жидкости в суставной полости и нормальную структуру мягких тканей. Отклонения от этих норм могут указывать на наличие воспалительных процессов, артритов или травм. Например, наличие свободной жидкости может свидетельствовать о синовите или травме, тогда как изменения в структуре хряща могут указывать на остеоартрит. Врачи подчеркивают важность комплексного подхода к интерпретации результатов УЗИ, учитывая клиническую картину и анамнез пациента для постановки точного диагноза.

Порядок выполнения: ультразвуковое исследование тазобедренного сустава

Достоинства метода

Ультразвуковое исследование (УЗИ) используется как самостоятельный диагностический метод, так и в дополнение к рентгенографии. Это особенно актуально, когда рентгеновские снимки не дают достаточной информации для точной оценки стадии заболевания и степени повреждения сустава. У этого метода есть множество преимуществ по сравнению с другими способами диагностики заболеваний тазобедренного сустава:

• доступная стоимость (в частных медицинских учреждениях от 550 рублей);
• быстрое время проведения исследования;
• простота использования ультразвукового оборудования;
• возможность одновременной оценки морфологических и функциональных характеристик тазобедренного сустава;
• минимальный список противопоказаний для проведения исследования.

Одним из ключевых преимуществ УЗИ тазобедренного сустава является отсутствие вредного облучения для пациента во время процедуры. Широкое применение ультразвуковой диагностики для обследования новорожденных и детей старшего возраста объясняется её доступностью и безопасностью, а также способностью предоставлять врачу объективные данные о состоянии костных и хрящевых структур ребенка.

Недостатки

Данный метод исследования в ортопедии используется для оценки сонографических показателей тазобедренных суставов, выявления структурных изменений, вызванных артрозами и артритами, а также для анализа динамики параметров в процессе консервативного лечения и хирургических операций. Основные трудности этого метода включают:

• необходимость высокой точности измерений;
• недостаточное качество изображений;
• неправильная установка датчиков в стандартные ультразвуковые позиции, что снижает воспроизводимость результатов.

Ультразвуковые изображения подвержены искажениям, помехам и артефактам, связанным с особенностями распространения ультразвуковых волн в биологических тканях. На точность изображений влияют характеристики ультразвукового датчика, сложность достижения стандартной позиции и психофизическое состояние исследователя. Глубокий анализ условий проведения исследования тазобедренного сустава и использование современного оборудования с новейшими методами цифровой обработки и количественной оценки изображений помогают постепенно решать проблемы ультразвуковой диагностики.

Мастер класс тазобедренные суставы

Показания к проведению

Структурные элементы тазобедренного сустава включают головку бедренной кости и вертлужную впадину таза. К краю вертлужной впадины прикрепляется вертлужная губа, что влияет на её глубину. Вертлужная губа служит местом прикрепления суставной капсулы, заполненной синовиальной жидкостью. Тазобедренный сустав — один из крупнейших суставов в организме, который постоянно испытывает значительные нагрузки, особенно при активных движениях. Основные показания для ультразвукового исследования тазобедренного сустава:

• ограничение подвижности и ощущение скованности, особенно по утрам;
• боли различной интенсивности, возникающие как в покое, так и при ходьбе;
• необходимость оценки состояния тазобедренных структур после травм, падений или длительного сжатия;
• появление характерного хруста при движении или изменении положения тела;
• регулярные или периодические отеки в области тазобедренного сустава;
• повреждения мышечной ткани;
• спазмы поперечнополосатой мускулатуры ягодиц и нижних конечностей, возникающие время от времени;
• патологические изменения длины ног.

При серьезных заболеваниях тазобедренного сустава изменения его структуры могут быть заметны даже при визуальном осмотре. Ультразвуковое исследование необходимо для оценки степени повреждений и выбора методов лечения — консервативного или хирургического.

Это исследование рекомендуется при выявлении патологий, которые могут привести к постепенному разрушению суставов, включая тазобедренный. К таким патологиям относятся эндокринные заболевания и нарушения усвоения биологически активных веществ.

Полученные в ходе диагностики изображения позволяют точно определить не только повреждения костных и суставных структур, но и поражения мягких тканей, вызванные воспалительными процессами. Это важно для разработки терапевтического плана и выбора необходимых медикаментов. УЗИ тазобедренного сустава у взрослых может показать:

• дисплазию;
• бурсит;
• синовит;
• артроз;
• остеомиелит;
• протрузии;
• коксартроз;
• артрит.

Ультразвуковое исследование также может оценить поражение мягких тканей микобактериями туберкулеза. Развитие деструктивно-дегенеративных изменений в тазобедренном суставе, независимо от их выраженности, может нарушить функционирование всего опорно-двигательного аппарата. Нагрузки начинают перераспределяться на колени или голеностоп, что может привести к быстрому распространению патологии. Это проявляется в изменении походки и появлении хромоты.

Ультразвуковое исследование тазобедренного сустава у детей

Основным показанием для ультразвукового исследования тазобедренного сустава у новорожденных является дисплазия, также известная как врожденный вывих. Это одна из самых распространенных аномалий среди нарушений развития опорно-двигательной системы. По статистике, дисплазия встречается у 15 из 1000 новорожденных, а в регионах с неблагоприятной экологией этот показатель значительно возрастает. УЗИ позволяет своевременно выявить врожденный вывих и начать лечение.

Этиология заболевания разнообразна. В медицинских источниках упоминаются случаи, когда патология тазобедренного сустава развивалась из-за перинатального поражения центральной нервной системы, что называется нейрогенной дисплазией. Это подтвердили исследования А. Ю. Ратнера и его коллег в период с 1992 по 2005 годы.

Долгое время диагноз врожденного вывиха ставился на основании внешнего осмотра ребенка ортопедом, а для подтверждения использовалось рентгенологическое исследование. Этот метод сопряжен с облучением детей, а интерпретация рентгеновских снимков затруднена из-за преобладания хрящевых тканей в тазобедренном суставе у младенцев. Поэтому все чаще применяется безопасное ультразвуковое исследование. Показаниями для его проведения могут быть:

• Рождение ребенка в результате многоплодной или недоношенной беременности, что увеличивает риск врожденного вывиха тазобедренного сустава;
• Ягодичное или тазовое предлежание плода перед родами, повышающее вероятность дисплазии при прохождении ребенка через родовые пути;
• Осложненная беременность с выраженным токсикозом и/или авитаминозом;
• Прием женщиной различных медикаментов (диуретики, цитостатики, антибиотики, иммуномодуляторы) во время беременности;
• Необходимость в сохранении беременности;
• Тяжелые вирусные, бактериальные или грибковые инфекции дыхательных путей или кишечника у матери на поздних сроках беременности, когда формируются основные суставные структуры у плода и окостенеет головка бедра.

Каждый из этих факторов может стать основанием для ультразвукового исследования в кратчайшие сроки после рождения ребенка. Для детей до 6 месяцев данная процедура показана при выявлении асимметрии кожных складок в ягодичной или паховой области, укорочения одной из нижних конечностей и трудностей при отведении бедра. Педиатр направляет ребенка на УЗИ при наличии специфических щелчков при попытке отвести бедро, а также при повышенной или пониженной активности мышц ног. Для детей старшего возраста УЗИ тазобедренного сустава назначается в следующих случаях:

• Травмы;
• Отставание в физическом развитии, отказ от хождения или ползанья;
• Хромая неустойчивая походка, частые падения;
• Замедление или остановка физического развития после тяжелых инфекционных заболеваний, которые снизили объем движений в тазобедренном суставе.

Редко встречаются случаи, когда дисплазия тазобедренного сустава не обнаруживается ни при ультразвуковом, ни при рентгенологическом исследовании, несмотря на выраженные симптомы. В таких ситуациях необходимо постоянное наблюдение за состоянием ребенка и своевременное выявление ядер окостенения до достижения 6 месяцев.

Длительное наблюдение требуется на этапах реабилитации и лечения для оценки восстановления тазобедренного сустава у детей. В таблице представлены расшифровки параметров, полученных при проведении УЗИ тазобедренного сустава у маленьких пациентов:

Дисплазия тазобедренного сустава — Школа доктора Комаровского

Процедура проведения

Для ультразвукового исследования тазобедренного сустава у взрослых и детей специальная подготовка не требуется. Единственное ограничение — индивидуальная непереносимость инертного прозрачного геля, который облегчает движение датчика и улучшает качество изображений. Для исследования достаточно направления от врача и упаковки влажных салфеток или полотенец, пеленки или простыни.

Для улучшения ультразвуковой диагностики и обеспечения максимального контакта датчика с кожей пациента используется гель, состоящий из глицерина, натрия тетрабората, сополимера стирола с мелеиновым ангидридом и дистиллированной воды.

Генерация ультразвуковых волн осуществляется с помощью специального датчика, который врач перемещает по области тазобедренного сустава. Методика основана на различной плотности костных, хрящевых и мягких тканей. Каждая структура имеет свой уровень поглощения звуковых волн, которые преобразуются в эхосигналы, отличающиеся по силе и форме. Эти сигналы отображаются на экране в виде структурных изображений, что позволяет выявить патологии, стадию их развития и возможные осложнения. Для получения необходимых снимков специалист может использовать один или несколько методов доступа:

• Передний доступ. Пациент ложится на спину с валиком под бедренной поверхностью. Это положение улучшает визуализацию структур тазобедренного сустава. На снимках четко видны подвздошные кости, головки бедренных костей, связки, мышцы и лимфатические узлы в паховой области.
• Задний доступ. Пациента укладывают на бок и просят подтянуть колени к животу. В таком положении можно получить детализированные снимки седалищного нерва, бугра, гиалинового хряща и структуры мышечных волокон в ягодичной области.
• Медиальный доступ. Пациент ложится на спину, сгибает ногу и немного отводит ее в сторону. Этот метод позволяет тщательно исследовать сгибающие мышцы таза и суставные связки при подозрении на воспалительный процесс.
• Латеральный доступ. Пациента укладывают на бок и просят развернуть бедро внутрь. В таком положении хорошо видны выступающие элементы берцовых костей и вертельная сумка.

Длительность ультразвукового исследования составляет от 15 до 25 минут, в зависимости от целей диагностики и степени выявленных деструктивно-дегенеративных изменений. Выбор метода обследования и варианта доступа определяется врачом после анализа предварительного диагноза и расположения предполагаемых повреждений тазобедренного сустава.

Первые исследования ультразвуковых волн провели братья Кюри, которые в 1880 году открыли пьезоэлектрический эффект, возникающий в кварцевых кристаллах при механическом воздействии.

Если ультразвуковое исследование необходимо провести новорожденному или маленькому ребенку, родителям следует помочь сохранить его неподвижность во время процедуры. Это необходимо для получения качественных изображений и исключения повторного проведения УЗИ или других исследований. Часто требуется обследовать и другие суставы у взрослых или детей для подтверждения первоначального диагноза, что может занять больше времени.

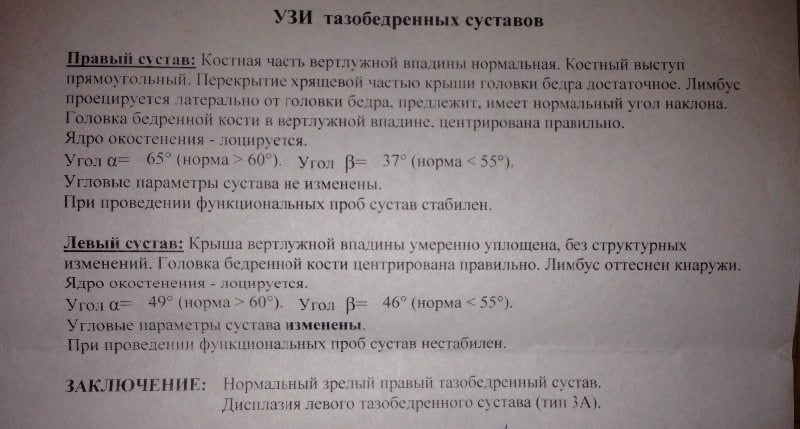

Расшифровка полученных результатов

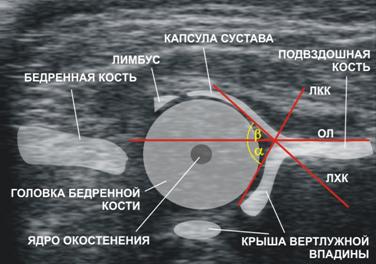

Результаты ультразвукового исследования тазобедренных суставов у детей считаются нормальными, если развитие сочленения соответствует возрасту, а эхогенность бедренной кости и вертлужной впадины повышена. На экране ультразвукового аппарата это проявляется в виде светлых пятен, в то время как бедренная головка и гиалиновый хрящ выглядят как тёмные, слегка размытые участки. С увеличением возраста ребенка контрастность очертаний тазобедренного сустава усиливается благодаря образованию очагов окостенения. Анализ данных проводит врач-диагност, который измеряет углы, образующиеся после нанесения линейных отрезков на снимках. При соединении нижней части малой седалищной мышцы с подвздошной костью должны получаться прямые линии, а хрящевые структуры с вертлужными впадинами — изогнутые. Пересечение линий в таких проекциях формирует альфа- и бета-углы, которые диагност измеряет по методу Графа. Нормальными значениями являются:

• альфа-угол более 60°, который образуется изгибами и горизонтальными линиями, указывает на правильное формирование и окостенение поверхностей вертлужных впадин;
• бета-угол менее 55° свидетельствует о степени развития хрящевых зон в вертлужных впадинах и соответствует норме.

Отклонениями от нормы при УЗИ тазобедренных суставов считаются альфа-углы в диапазоне 39-40°. Такие показатели указывают на наличие подвывиха сочленения. При альфа-угле менее 43° у детей диагностируется дисплазия тазобедренного сустава. Бета-углы при этих состояниях, как правило, превышают 77°.

У взрослых пациентов нормой строения тазобедренного сочленения считается повышенная эхогенность вертлужной губы, волокнистое расположение связок синовиальной капсулы и отсутствие визуализации синовиальной оболочки. Расстояние от шейки бедра до суставной капсулы в норме составляет 0,6-0,9 см. Основная задача врача при обследовании взрослых — проведение дифференциальной диагностики, позволяющей отличить внутрисуставную патологию от внесуставной. Это помогает выбрать оптимальную тактику лечения и подходящие препараты. К внутрисуставным патологиям, выявляемым с помощью ультразвукового исследования, относятся:

• наличие выпота в суставной полости, или синовит. Утолщение суставной капсулы указывает на скопление жидкости. Сравнивается толщина этого элемента с аналогичным в здоровом суставе. Если разница превышает 0,2 см, это свидетельствует о нарушении функции синовиальной суставной сумки. На изображениях измеряется длина линии, соединяющей суставную капсулу и шейку бедра. Значения выше 1 см позволяют установить наличие синовита;
• наличие инородных частиц в синовиальной жидкости. Это состояние обычно предшествует переломам или отрыву частиц хрящей и костей. Причиной появления мелких инородных тел могут быть остеоартрит, сопровождающийся острым или хроническим воспалением. Посторонние частицы проникают в суставную сумку и визуализируются на снимках как подвижные гиперэхогенные структуры;
• образование ложного сустава. При замедленном сращении отломков возникают неправильные посторонние сочленения. Их формирование может быть вызвано хирургической репозицией костных отломков с использованием различных фиксирующих конструкций при закрытых переломах бедренных костей, осложненных нагноением или остеомиелитом. УЗИ тазобедренного сустава может выявить ложные суставы, которые характеризуются прерывистыми очертаниями костных структур с неровными краями. Также хорошо видны зоны воспаления и отечности окружающих мягких тканей.

Ультразвуковое исследование назначается для выявления некротических изменений в бедренной головке — патологии, чаще всего затрагивающей мужчин. Это заболевание протекает быстро и тяжело, что может привести к снижению трудоспособности и инвалидизации. Проведение УЗИ тазобедренного сустава позволяет диагностировать патологию на ранней стадии и сразу начать лечение. При некрозе преобладают болевые ощущения, атрофия мышц, ограничение объема движений и нарушения походки. При расшифровке результатов УЗИ на заболевание указывают асимметричность контуров сустава, сужение суставной щели и неровные очертания головки.

Сравнение УЗИ с другими методами диагностики

Ультразвуковое исследование (УЗИ) тазобедренного сустава является одним из наиболее распространенных и информативных методов диагностики заболеваний и травм в данной области. Однако, для более полного понимания состояния сустава и выявления возможных патологий, важно сравнить УЗИ с другими методами диагностики, такими как рентгенография, магнитно-резонансная томография (МРТ) и компьютерная томография (КТ).

Рентгенография — это традиционный метод визуализации, который позволяет оценить состояние костных структур тазобедренного сустава. Он особенно полезен для выявления переломов, вывихов и остеоартрита. Однако рентген не может предоставить информации о мягких тканях, таких как хрящи, связки и мышцы, что делает его менее информативным по сравнению с УЗИ в случае мягкотканевых повреждений.

Магнитно-резонансная томография (МРТ) является более чувствительным методом для оценки состояния мягких тканей и может выявлять изменения на ранних стадиях заболеваний. МРТ позволяет детально визуализировать хрящи, связки и суставные поверхности, что делает его идеальным для диагностики таких заболеваний, как остеохондрит, разрывы связок и другие патологии. Однако, в отличие от УЗИ, МРТ является более дорогостоящим и менее доступным методом, а также требует больше времени для проведения исследования.

Компьютерная томография (КТ) также предоставляет детализированные изображения костных структур и может быть полезной для оценки сложных переломов или аномалий в анатомии сустава. Тем не менее, как и МРТ, КТ менее эффективна для оценки мягкотканевых структур, что ограничивает её применение в некоторых клинических ситуациях.

УЗИ тазобедренного сустава, в отличие от вышеупомянутых методов, является неинвазивным, безопасным и доступным способом диагностики. Оно позволяет быстро оценить состояние сустава, выявить наличие жидкости в суставной полости, воспалительные процессы, а также оценить состояние мягких тканей. Кроме того, УЗИ может быть выполнено в динамике, что позволяет отслеживать изменения в состоянии сустава на протяжении времени.

Таким образом, выбор метода диагностики зависит от конкретной клинической ситуации и целей исследования. УЗИ тазобедренного сустава может служить первым этапом в диагностическом процессе, после чего, при необходимости, могут быть назначены более сложные методы, такие как МРТ или КТ, для получения более детальной информации о состоянии сустава и окружающих его структур.

Часто встречающиеся патологии тазобедренного сустава

Тазобедренный сустав – один из самых крупных и важных суставов в человеческом организме, обеспечивающий движение и поддержку. УЗИ тазобедренного сустава позволяет выявить различные патологии, которые могут влиять на его функциональность. Рассмотрим наиболее распространенные заболевания и отклонения, которые могут быть обнаружены при ультразвуковом исследовании.

1. Дисплазия тазобедренного сустава

Это аномалия развития, при которой суставная впадина не имеет достаточной глубины, что приводит к нестабильности сустава. Дисплазия чаще всего встречается у новорожденных и может привести к вывиху. УЗИ позволяет оценить форму и размеры суставной впадины, а также положение головки бедренной кости.

2. Артрит

Артрит – это воспаление сустава, которое может быть вызвано инфекцией, аутоиммунными заболеваниями или травмами. УЗИ помогает выявить наличие жидкости в суставной полости, утолщение синовиальной оболочки и другие признаки воспалительного процесса.

3. Бурсит

Бурсит тазобедренного сустава возникает при воспалении бурсы – небольшого мешочка с жидкостью, который уменьшает трение между костями и мягкими тканями. УЗИ может показать увеличение бурсы и наличие воспалительной жидкости, что указывает на бурсит.

4. Травмы и повреждения

УЗИ эффективно используется для диагностики травм тазобедренного сустава, таких как разрывы связок, повреждения хрящей и переломы. Исследование позволяет визуализировать мягкие ткани, что помогает определить степень повреждения и выбрать подходящее лечение.

5. Остеоартрит

Это дегенеративное заболевание, при котором происходит разрушение хряща и изменение структуры сустава. УЗИ может выявить признаки остеоартрита, такие как сужение суставной щели, остеофиты (костные наросты) и изменения в субхондральной кости.

6. Синдром пириформис

Этот синдром возникает, когда пириформис – мышца, расположенная в ягодичной области – сжимает седалищный нерв. УЗИ может помочь в диагностике этого состояния, показывая изменения в мягких тканях и возможные воспалительные процессы.

Таким образом, УЗИ тазобедренного сустава является важным инструментом для диагностики различных патологий. Оно позволяет не только выявить наличие заболеваний, но и оценить их степень, что способствует более точному выбору методов лечения и реабилитации.

Рекомендации по подготовке к УЗИ

Подготовка к ультразвуковому исследованию (УЗИ) тазобедренного сустава играет важную роль в получении точных и информативных результатов. Правильная подготовка позволяет минимизировать возможные артефакты и улучшить визуализацию структур сустава. Вот несколько рекомендаций, которые помогут вам подготовиться к процедуре.

1. Консультация с врачом: Перед проведением УЗИ важно обсудить с врачом все имеющиеся симптомы и жалобы. Это поможет специалисту определить, какие именно области следует исследовать более тщательно.

2. Одежда: Рекомендуется носить удобную и свободную одежду, которая позволит легко получить доступ к области тазобедренного сустава. Лучше всего выбрать одежду, которую можно быстро снять или приподнять.

3. Употребление пищи и жидкости: В большинстве случаев специальная диета перед УЗИ не требуется. Однако, если УЗИ назначено в рамках комплексного обследования, возможно, потребуется ограничить потребление пищи или жидкости за несколько часов до процедуры. Уточните этот момент у вашего врача.

4. Лекарства: Если вы принимаете какие-либо лекарства, обязательно сообщите об этом врачу. В некоторых случаях может потребоваться временно приостановить прием определенных препаратов, особенно если они могут повлиять на результаты исследования.

5. Психологическая подготовка: УЗИ – это безболезненная и безопасная процедура, но для некоторых пациентов она может вызывать беспокойство. Постарайтесь расслабиться и настроиться на положительный результат. Если у вас есть вопросы или опасения, не стесняйтесь обсудить их с медицинским персоналом.

6. Наличие документов: Не забудьте взять с собой все необходимые медицинские документы, такие как направление на УЗИ, результаты предыдущих исследований и информацию о ваших заболеваниях. Это поможет врачу лучше понять вашу медицинскую историю и интерпретировать результаты.

Следуя этим рекомендациям, вы сможете обеспечить максимально точные и информативные результаты ультразвукового исследования тазобедренного сустава, что, в свою очередь, поможет врачу в постановке диагноза и выборе оптимального метода лечения.
